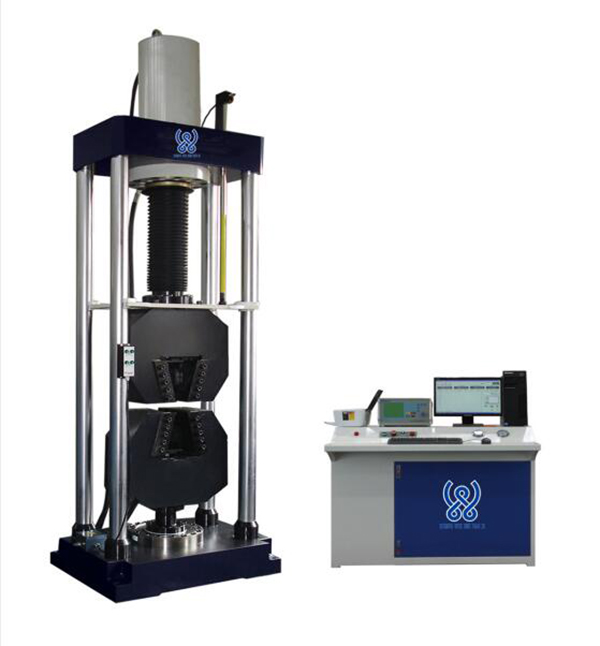

WAW-1000C微机控制电液伺服拉力试验机

一、设备总体描述：

该试验机由主机、液压源、计算机、打印机，控制系统五个主要部分组成。

本机是一种用高新技术手段，符合现代力学检验要求的新型试验设备。充分利用负荷传感器、标距引伸计、位移传感器、计算机自动测量、控制及自动处理等高新技术，能精准测量试样的力学性能指标。该试验机采用宽调速范围的美国MOOG比例伺服阀组及计算机数字控制等先进技术，组成全数字式闭环调速控制系统，能够自动精准地测量和控制试验机加荷、卸荷等试验全过程，控制范围宽、功能多、全部操作鍵盘化，各种试验参数由计算机进行控制、测量、显示、处理并打印，集成度高，使用方便可靠。是科研生产、仲裁检验所需的先进检测设备，其技术指标和性能达到现代先进技术水平。

1.1 主机部分具有如下技术特点：

1）主机部分采用油缸上置式四立柱高刚性无间隙单拉伸空间结构。这种结构同轴度高，同时试验时无任何附加阻力作用在测力传感器上面，试验结果更加准确。拉伸试样断裂时，试验机对地面无冲击。同时主机具有高抗侧拉能力的优点，针对不同轴的试样也能正常试验。此种结构充分考虑人体工程学的特点，能大大降低实验人员的劳动强度。

2）主机液压油缸采用带缓冲双向油缸，缸体采用高强度铸钢材料。活塞和缸体之间采用低摩擦同轴密封件密封，另外还加入活塞专用的超低摩擦活塞支撑环。活塞杆采用的是齿形滑环式组合密封。这些充分保证油缸具有好的密封性，一致性，保证了试验的精度。

3）本机可以根据用户需要采用液压楔形夹具，操作简便，夹持可靠。

4）本机采用法兰式负荷传感器。此种传感器抗侧拉、压能力强，线性和稳定性都比较好，测量精度高。避免了采用油压传感器带来的诸多不利因素，提高了力值测量的准确度。

5）本机位移测量采用进口抽出式光电编码器。测量精度高。

6）本机具有多重保护功能，具有硬件和软件的双重保护功能。

7）本机具有钳口防尘装置，减小了长时间试验后对夹块以及夹具的磨损。

8）本机油源采用油压专用电机，具有高效、节能、起动转矩大、性能好、噪音低、振动小、可靠性高及使用维护方便等优点。油泵采用日本不二越高压内啮合齿轮泵，效率高，压力脉动低，压力稳定，噪音低。充分保证了液压系统的稳定性。

1.2测控系统部分具有如下技术特点：

本机采用公司独立开发的测试系统，测试系统是在以浮点DSP为核心的基础上开发的测控系统，具有多个扩展插口，升级方便，采用USB数据通讯，保证了数据的真实可靠。试验机软件基于WINDOWS操作系统，本软件具备了强大的测控功能。测试系统软件与控制器的组合，实现了精准实时的数据采集，数据处理，具有优秀的三闭环控制方式，控制方式间的转换。本软件操作简单、容易掌握、运行可靠是您工作、研究、学习有利的帮手。

二、主要技术参数:

1）试验力上限值                                        1000kN

2）测量准确度                                        ±1%

3）立柱数                                            4

4）拉伸夹头间距离上限值                                500mm

5）上夹具移动行程上限值：                              500mm

6）拉伸夹具圆试样夹持直径                           φ10~φ60mm

7）扁试样夹持厚度                                   0~40mm

8）试验力分辨力                                     1/200000
9）试验力测量范围：                                0.4～100%FS
10）试验力测量误差：                                ≤ ±1%。

11）试验力值显示：                         计算机屏幕显示直读数。
12）采用引伸计测量试样标距内变形。
13）引伸计规格：                             标距50㎜,量程：10mm。
14）变形测量范围：                           2～100% FS
15）变形测量误差：                              ≤ 1% 。

16）变形值显示：                        计算机屏幕显示直读数。
17）采用位移传感器测量两钳口间位移，位移量值由计算机屏幕显示。
18）主机外形尺寸（长×宽×高）：             1100×800×3450㎜

19) 液压源尺寸（长×宽×高）：               1400×930×900mm

20) 主机重量（kg）：                              5700

21）液压源重量（kg）：                            500

注：拉伸空间、主机外形高度可根据实际要求确定

三、主要配置：

1）试验机主机：                                        一台

2）柜式液压源                                          一台

3）控制系统                                         一套

4）联想品牌计算机                                      一台

5）HP 品牌打印机                                       一台

6）高精度负荷传感器（美国世铨）                        一只

7）位移传感器（欧姆龙）                                一只

8）引伸计（北京钢院）                                  一只

9）拉伸装置（包括平钳口及V型钳口）                    三套

10）随机及工具附件                                     一套

四、产品标准：

本试验机依据国家标准GB/T2611-2007《试验机通用技术要求》和GB/T16826-1997《电液式万能试验机》制造检验出厂。
